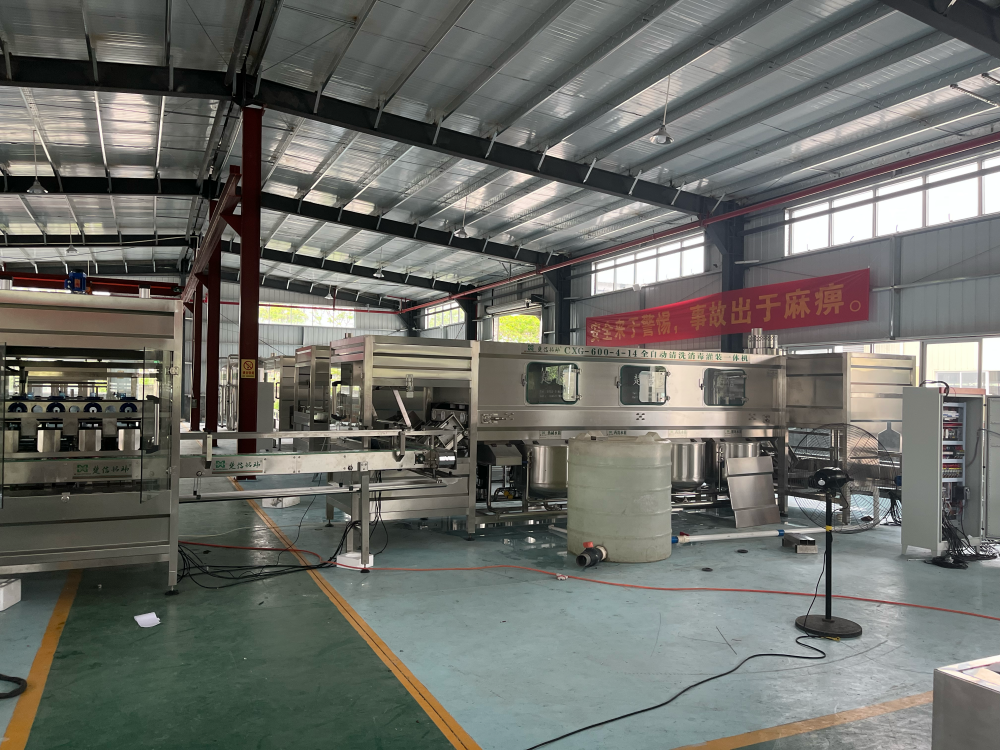

Dimensionner la pompe haute pression RO : pression membrane et intégration à la ligne de production

Dimensionner la pompe haute pression RO : pression membrane et intégration à la ligne de production

Dans les projets d'eau potable, de boissons alimentaires et d'eau industrielle, le système d'osmose inverse (RO) constitue le cœur du traitement. Le dimensionnement précis de la pompe haute pression RO ne se limite pas à la seule pression d'alimentation de la membrane ; il doit également garantir la stabilité hydraulique pour l'ensemble de la ligne de production en aval. Basée à Huizhou et forte d'une expérience pratique débutée en 2008 et modernisée en 2015, l'entreprise Chuxin Mingwei conçoit des solutions sur mesure couvrant le traitement de l'eau, le remplissage et les environnements propres.

1. Principe de base : Pression d'alimentation et pression nette de conduite (NDP)

La pression d'alimentation de la membrane doit surmonter la pression osmotique naturelle de l'eau brute pour forcer le perméat à travers la membrane semi-perméable. La pression nette de conduite (NDP) est la force réelle qui pilote la production d'eau.

Points de contrôle techniques :

• Pression osmotique
• : Elle augmente avec la concentration en sels dissous (TDS). Une eau de source à forte salinité exige une pompe de plus haute pression.
• Température de l'eau
• : Une baisse de température augmente la viscosité de l'eau, nécessitant une pression d'alimentation plus élevée pour maintenir le même débit de perméat.
• Taux de conversion
• : Un taux de récupération élevé concentre davantage le rejet, augmentant ainsi la pression osmotique en fin de circuit.

2. Calcul de la pompe haute pression : De la source à la membrane

Pour dimensionner correctement la pompe, il faut calculer la pression totale requise à la sortie de la pompe, et non seulement à l'entrée du tube de pression.

Étapes de calcul :

1. Pression requise à l'entrée de la membrane : Définie par le fabricant de la membrane en fonction de la qualité de l'eau et du flux cible.
2. Pertes de charge du prétraitement : Filtres de sécurité, ultrafiltration et vannes de régulation.
3. Pertes de charge dans les tuyauteries : Frottements dans les conduites haute pression.

Formule simplifiée : Pression de la pompe = Pression d'entrée membrane + Pertes de charge prétraitement + Pertes en ligne + Marge de sécurité (généralement 10 à 15 %).

3. Intégration avec la ligne de production de boissons et d'emballage

Un système de traitement de l'eau ne fonctionne pas en vase clos. L'eau traitée alimente directement les procédés de formulation et de remplissage. Une fluctuation de pression ou de débit en sortie de RO peut compromettre la qualité du produit fini.

Impact sur le mélange et la carbonatation

Pour les lignes de boissons gazeuses, le mélangeur de CO2 combine l'eau traitée, le sirop et le CO2 en continu, intégrant le dégazage, le refroidissement et la carbonatation. Si la pompe haute pression RO ne délivre pas un débit stable vers les réservoirs tampons, les variations de pression d'alimentation du mélangeur perturberont le ratio sucre-eau et l'efficacité du dégazage, entraînant des problèmes de mousse lors du remplissage.

Synchronisation avec le remplissage isobarométrique

Dans une ligne complète, en amont, le mélange proportionnel d'eau et de sirop, le dégazage, le refroidissement et la carbonatation sont réalisés, tandis que la section de remplissage contrôle la mousse et le niveau par équilibre de pression. La pompe RO et son système de contrôle (variateur de fréquence) doivent être calibrés pour absorber les pics de demande lors des cycles de lavage CIP ou des démarrages de la remplisseuse.

Adéquation avec les capacités de la ligne d'emballage

Le débit de la pompe doit être dimensionné en fonction de la capacité globale de l'usine. Par exemple, pour des lignes intégrant des équipements d'étiquetage automatique ou des souffleuses PET, on observe couramment des applications de ligne de production de 200 à 2 000 mL avec des plages de vitesse de 2 000 à 40 000 bouteilles/heure. La pompe RO doit fournir le volume d'eau quotidien requis, tout en tenant compte des temps d'arrêt pour le nettoyage des membranes.

4. Limites, risques et points de contrôle

• Risque de surdimensionnement
• : Une pompe trop puissante sans variateur de fréquence (VFD) entraînera une surpression, endommageant les membranes et gaspillant de l'énergie.
• Risque de sous-dimensionnement
• : Avec le colmatage progressif des membranes, la perte de charge augmente. Si la pompe n'a pas de marge de pression suffisante, le débit de perméat chutera, affamant la ligne de remplissage.
• Limite matérielle
• : Le choix des matériaux de la pompe (acier inoxydable 304 ou 316L) doit être strictement validé en fonction de la corrosivité de l'eau brute et des produits de nettoyage CIP utilisés.

5. Conclusion et prochaines étapes

Le dimensionnement de la pompe haute pression RO est un exercice d'équilibre entre les exigences thermodynamiques de la membrane et les réalités opérationnelles de la ligne de production. Chez Chuxin Mingwei, nous abordons chaque projet avec une vision globale, intégrant le traitement de l'eau, les lignes de remplissage d'eau en bidons et bouteilles, et les systèmes complémentaires de purification de l'air.

Pour garantir la stabilité de votre production, il est essentiel de réaliser une analyse complète de la qualité de l'eau brute et de définir les profils de consommation de votre usine. Contactez nos ingénieurs pour une évaluation technique de votre système d'osmose inverse et de votre ligne de conditionnement.
