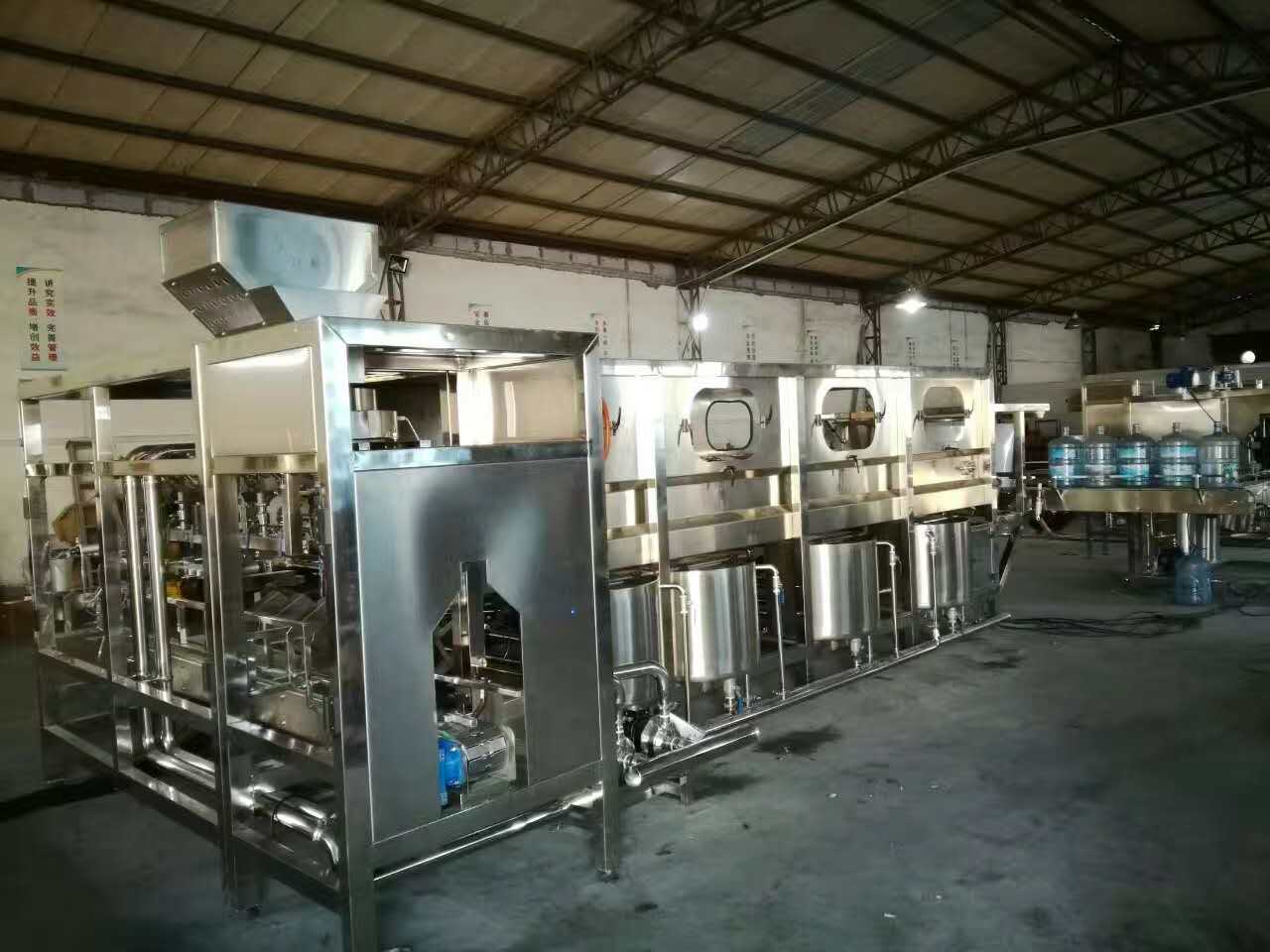

Ligne entièrement automatisée de remplissage de grands conteneurs Chuxin Mingwei (nettoyage-remplissage-bouchonnage intégrés)
Ligne entièrement automatisée de remplissage de grands conteneurs développée en interne par Chuxin Mingwei, intégrant trois fonctions clés : nettoyage approfondi, remplissage précis et bouchonnage intelligent. Conçue spécifiquement pour les conteneurs réutilisables en polycarbonate (PC) de 10 L, 15 L et 18,9 L ainsi que pour les grands conteneurs jetables en PET, elle convient à la production à grande échelle d’eaux pures, d’eaux de source et d’eaux minérales non gazeuses, tout en répondant aux exigences réglementaires SC et aux besoins de fabrication stable et continue.
Points forts du produit
- Fabrication locale à Huizhou | Expertise accumulée depuis 2008 dans les domaines du traitement des eaux et de l’ingénierie de remplissage
- Conception intégrée nettoyage-remplissage-bouchonnage en une seule unité | Réduction des pertes liées aux interfaces et amélioration de la stabilité de la ligne de production
- Changement rapide entre plusieurs formats (10 L / 15 L / 18,9 L) | Compatible avec les conteneurs PC réutilisables et les conteneurs PET jetables
- Conception conforme aux exigences SC | Documents livrables inclus : rapports sur les matériaux, procédures opératoires standardisées (SOP) de nettoyage, schémas de flux de processus
- Service entièrement localisé sur l’ensemble du cycle de vie | De la conception de la solution à la maintenance à vie, livraison complète et intégrée
Caractéristiques techniques
- Types de conteneurs compatibles
- Conteneurs circulaires ou carrés en PC ou en PET de 10 L / 15 L / 18,9 L (5 gallons) ; compatibilité avec les conteneurs équipés d’une poignée, à large ouverture ou à ouverture standard
- Capacité de production
- 200 à 1 800 conteneurs/heure (selon configuration de 4 à 12 têtes de remplissage)
- Normes de nettoyage
- Nettoyage approfondi sur cinq postes ; nombre total de bactéries ≤ 10 UFC/100 mL ; brossage intérieur du conteneur ≥ 8 fois, brossage mécanique extérieur à 360°
- Précision de remplissage
- ≤ ±2 % ; conception anti-goutte à l’arrêt, sans débordement ni gaspillage
- Taux de réussite du bouchonnage
- ≥ 99,7 % ; arrêt automatique en cas d’absence de bouchon, couple réglable entre 5 et 15 N·m
- Niveau de propreté
- Circulation d’air stérile HEPA dans la zone de remplissage, classe 1 000 ; séparation physique entre zone de nettoyage et zone de remplissage
- Système de contrôle
- Automate programmable (PLC) + IHM tactile de 10 pouces ; prise en charge de plus de 10 jeux de paramètres mémorisés, alarmes en cas de défaut, stockage des données ≥ 3 ans
- Exigences d’installation
- Alimentation électrique : 380 V ± 10 %, puissance : 20–60 kW ; surface au sol requise : 12–25 m² ; interfaces prévues pour raccordement à d’autres équipements
Solution intelligente stable, polyvalente et facile à entretenir pour le remplissage de grands conteneurs d’eau
Ligne entièrement automatisée de remplissage de grands conteneurs Chuxin Mingwei, fondée sur l’expérience locale de fabrication à Huizhou et intégrant plus de dix ans de pratique en ingénierie du traitement des eaux et du remplissage, propose aux producteurs d’eau potable, aux centres de distribution et aux projets d’approvisionnement centralisé en eau des équipements intégrés de nettoyage-remplissage-bouchonnage conformes aux normes de sécurité alimentaire. Conçue autour des deux principes fondamentaux que sont l’« adaptation au procédé » et la « stabilité de fonctionnement à long terme », cette série d’équipements ne mise pas sur l’accumulation de paramètres techniques, mais privilégie les conditions réelles de la source d’eau du client, les différences de type de conteneur, l’espace disponible en atelier et les capacités d’exploitation et de maintenance, afin de garantir un contrôle, une traçabilité et une maintenabilité complets de l’ensemble du processus, de la propreté du conteneur à la sortie du produit fini.
Unités de procédé principales

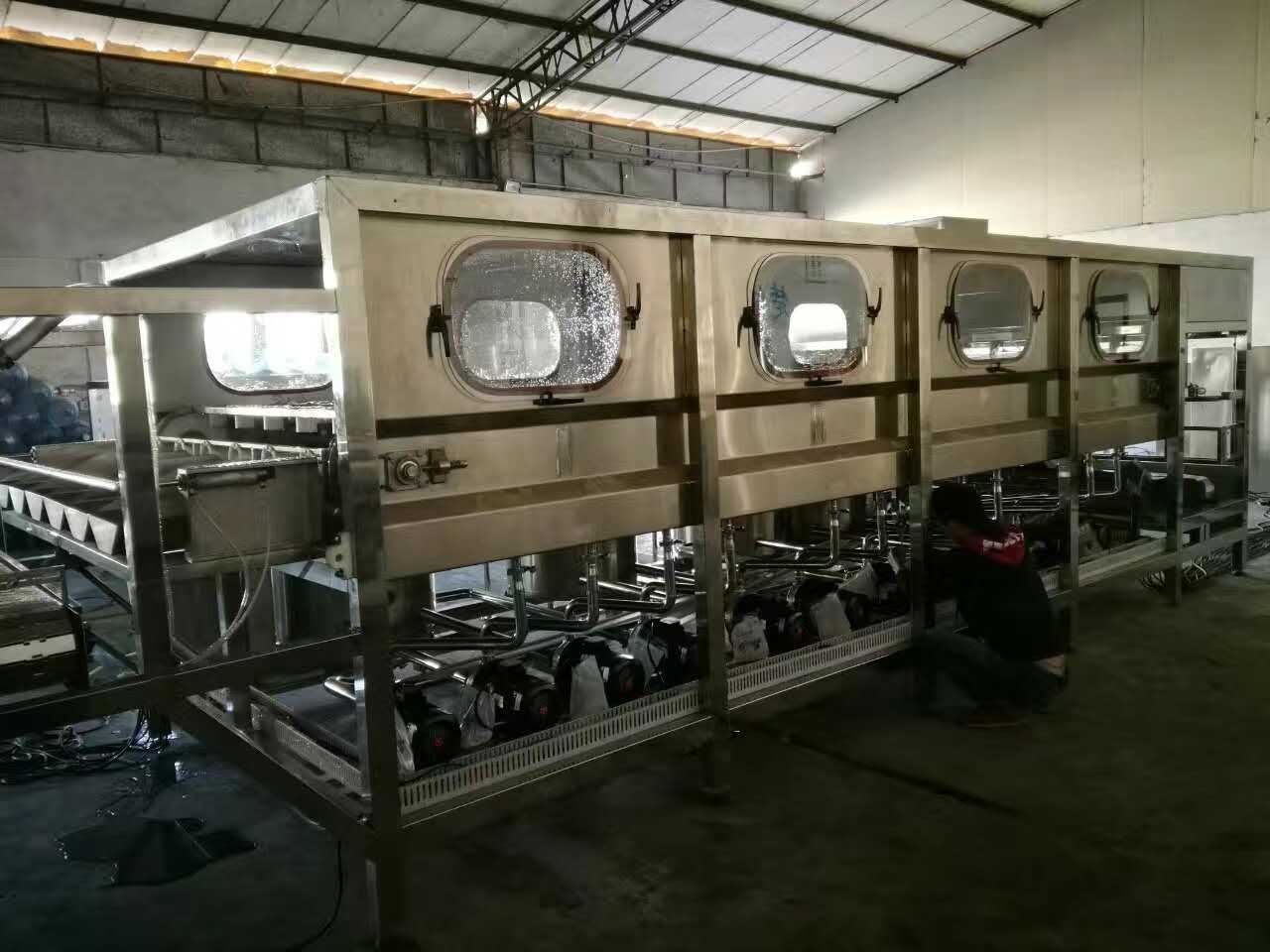

- Module de nettoyage approfondi :Procédure de nettoyage cyclique à cinq postes — pulvérisation alcaline chaude → rinçage à la solution désinfectante → rinçage à l’eau de recyclage → rinçage final à l’eau stérile → séchage à l’air stérile ; équipé de buses rotatives de pulvérisation intérieure (pression de 0,6 à 1,0 MPa) et de brosses haute vitesse pour le nettoyage extérieur, assurant une propreté conforme aux normes tant à l’intérieur qu’à l’extérieur des conteneurs recyclables, avec un nombre total de bactéries après nettoyage ≤ 10 UFC/100 mL ;
- Module de remplissage précis :Remplissage gravitaire à pression atmosphérique entraîné par servo-moteur, adapté aux grandes capacités, avec une précision de remplissage d’une erreur ≤ ±2 % ; doté d’une détection anti-débordement intégrée et d’une structure anti-goutte, permettant de remplir un conteneur de 18,9 L en ≤ 40 secondes, et offrant une régulation souple du volume de remplissage ;
- Module de bouchonnage intelligent :Compatibilité double mode (vissage / pressage), adapté aux bouchons plastiques antifraude, aux bouchons en aluminium et aux bouchons scellés jetables ; couple de bouchonnage réglable de 5 à 15 N·m, taux de réussite ≥ 99,7 %, avec arrêt automatique en cas de manque de bouchon et fonction de protection par reconnaissance du type de bouchon.
Conception fiable et adaptation locale

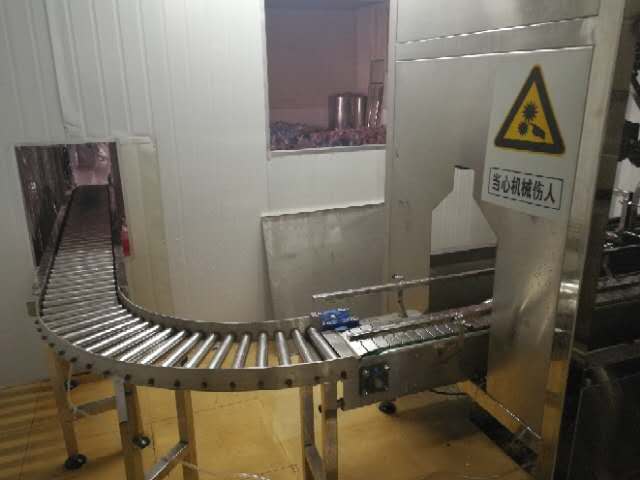

L’ensemble de la machine est fabriqué en acier inoxydable 304 de qualité alimentaire conforme à la norme GB4806.9-2023 (rugosité Ra ≤ 0,8 μm sur les surfaces critiques en contact avec les produits) ; les joints sont en silicone ou en polytétrafluoroéthylène (PTFE) de qualité alimentaire ; système de commande centralisé basé sur automate programmable (PLC), couplé à un écran tactile de 10 pouces, prenant en charge la mémorisation de plusieurs groupes de paramètres, l’enregistrement en temps réel des données (≥ 3 ans), le diagnostic automatique des pannes ainsi que le passage manuel/automatique ; disposition compacte de l’équipement, surface au sol de 12 à 25 m² (selon la configuration de capacité), compatible avec une intégration fluide aux machines d’alimentation, aux convoyeurs et aux machines de palettisation.
Avantages différenciés orientés production réelle
- Changement rapide de format :Kit standard de conversion de format de conteneur, ajustement simultané du diamètre et de la hauteur du conteneur, changement de format entre 10 L et 18,9 L en ≤ 30 minutes ;
- Économie d’énergie et réduction de la consommation :Système filtrant de recyclage de l’eau de nettoyage en option, améliorant le taux d’utilisation des ressources en eau de ≥ 90 % ; réduction de la consommation électrique de 8 % à 10 % par rapport aux équipements séparés traditionnels ;
- Facilité d’exploitation et de maintenance :Composants essentiels issus de marques industrielles éprouvées, durée de fonctionnement stable annuelle ≥ 300 jours ; opérateurs standard formés en 2 jours de pratique peuvent assumer seuls les tâches opérationnelles ; pièces d’usure conçues selon des normes standardisées, remplaçables localement en toute rapidité ;
- Service en boucle fermée :Couverture complète du cycle de service — évaluation de la solution → relevé sur site → tests d’adaptation au type de conteneur → installation et mise en service → formation des opérateurs → inspections périodiques ; fourniture directe depuis l’usine de Huizhou, réponse dans les 48 heures au sein de la province.
Applications typiques
Convient aux usines de grande envergure de production d’eau en bidons, aux centres de distribution régionaux, aux installations de production d’eau potable directe dans les écoles, les hôpitaux et les immeubles de bureaux, ainsi qu’aux ateliers de remplissage des marques propres des grandes surfaces commerciales ; prend en charge divers modèles opérationnels tels que la livraison à domicile, l’approvisionnement centralisé en eau pour les bureaux et le conditionnement communautaire dans le cadre de ventes groupées.
